Sistema Evo
Sistemas de duche GURÚ
O sistema EVO é um kit de drenagem 100% impermeável que une a impermeabilização e o esgoto para realizar a proteção impermeável de zonas expostas à água e com evacuação ao chão, tal como bases de duche de obra, banhos adaptados, duches coletivos em vestiários ou lavandarias.

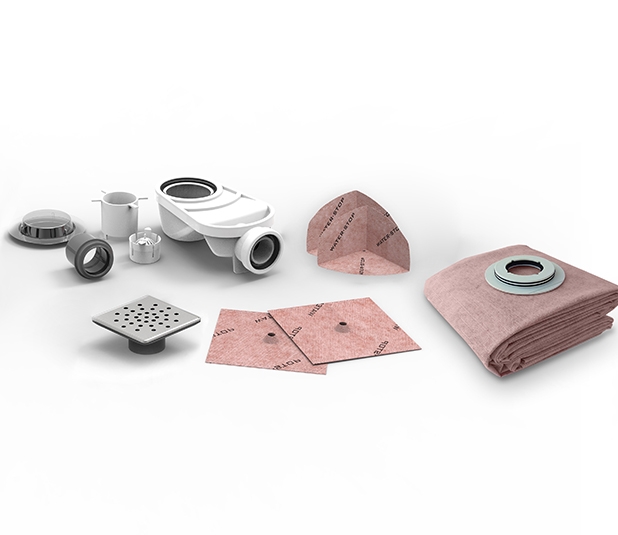

Este sistema fabricado em aço inoxidável é composto por um ralo sifónico de perfil baixo, uma peça de tela impermeável WATER-STOP unida e selada em fábrica a um adaptador especial para ligação ao ralo e por uma grelha de aço inox com canaleta de ABS.
EVO apresenta melhoramentos em aspetos técnicos e práticos como:
• A instalação em separado do corpo sifónico e da tela impermeável que se torna mais fácil e cómoda.
• As conexões são elásticas com desacoplamento por pressão, sem colar.
• É nivelado e ajustado em altura com o pavimento com muita facilidade, graças ao movimento que permite a elasticidade das ligações.
• Instalação a uma altura mínima de 90 mm incluindo o pavimento a partir de 3 mm e até 30 mm de espessura total com a cola.
• Drenagem secundária com sistema antirretorno para eliminar infiltrações.
• Possibilidade de anulação do sifão.
• Garantia de 10 anos
Código . IB20015

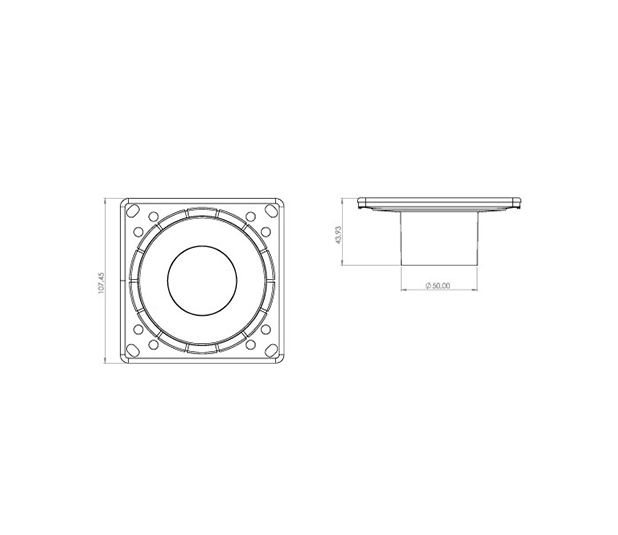

• Corpo de ralo: ABS / 10,5 x 10,5 cm
• Quadro: Aço inoxidável / 10,75 cm

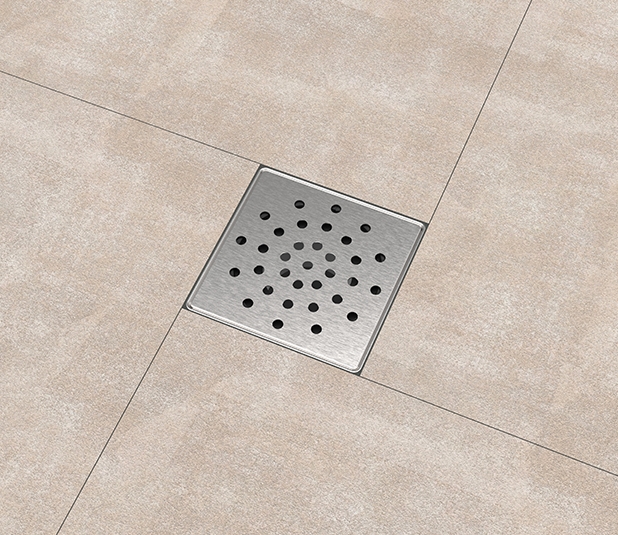

• Grelha: Aço inoxidável AISI 304 / 10 x 10 cm
• Legislação: Design segundo EN1253 / Impermeabilização segundo ETAG-022
• Tela de impermeabilização WATER-STOP: 1,5 x 2 m (com adaptador de conexão centrado na largura e a 2/3 no comprimento)
• Conexão da impermeabilização: juntas elásticas
• Ralo sifonado: Sifão removível
• Sifão Ruber: Altura 78 mm / 50 mm vedação hidráulica (por default)
• Saída: Horizontal orientável 360º / 50H pressão
• Sifão Ruber baixo: Altura 58 mm / 28 mm vedação hidráulica
• Saída: Horizontal orientável 360º / 40M colar
• Caudal de evacuação: > 28 l/min
• Espessura do pavimento: 8-30 mm
